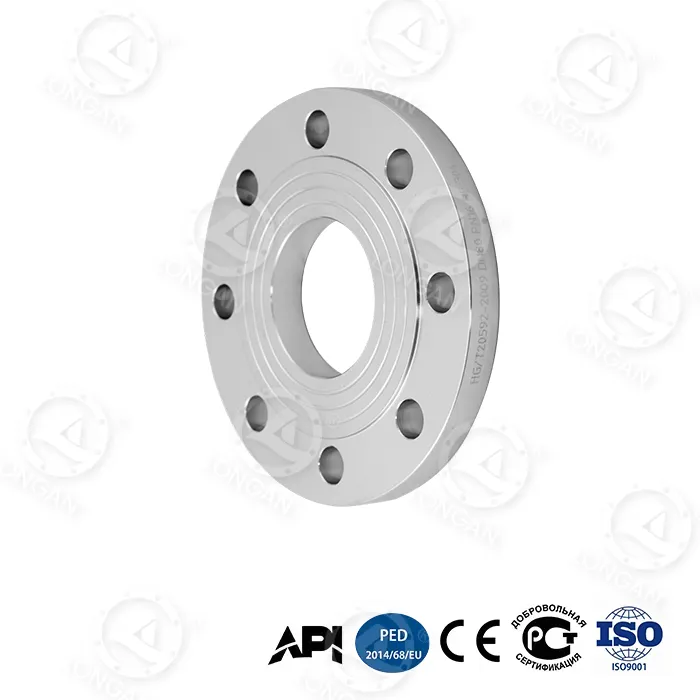

Mặt bích hàn phẳng

Trình bày giá trị kỹ thuật

Chỉ số thông số

Độ nhám bề mặt Ra ≤ 3,2μm (hoàn thiện bề mặt bịt kín)

Tiết kiệm trọng lượng của mặt bích thép carbon nhẹ hơn 35% so với mặt bích cổ (so sánh DN300)

Tuổi thọ mỏi ＞10.000 chu kỳ áp suất (MSS SP-44)

Phụ cấp ăn mòn ≥3mm (phiên bản tùy chỉnh hóa học)

Ưu điểm cốt lõi của sản phẩm

1. Khả năng tương thích toàn hệ thống

Tiêu chuẩn quốc tế về mặt bích hàn phẳng:

ASME B16.5 (Tiêu chuẩn Mỹ) | Dòng PN (DIN) | JIS 10K/20K (Tiêu chuẩn Nhật Bản)

Phạm vi đường kính: DN15~DN600 (1/2"~24")

Thay thế liền mạch cho các dự án toàn cầu

2. Hiệu quả lắp đặt

Thiết kế làm mỏng mối hàn: góc rãnh 37,5°±2,5° (mặt bích truyền thống VS 45°)

Dung sai lỗ bu lông: ±1mm (ISO 5210)

Tốc độ lắp ghép đường ống tăng 40%

3. Độ tin cậy của niêm phong

Chiều cao trùm mặt bích hàn phẳng: tiêu chuẩn 3,2mm (1/8 inch) (ASME B16.5)

Xác suất hư hỏng bịt kín: <0,01% (với các miếng đệm cùng loại)

Đảm bảo không rò rỉ trong điều kiện áp suất cao

4. Khả năng chịu áp lực

Lớp 150: lên tới 19,6 bar @ 38°C

Loại 300: lên tới 51,1 bar @ 38°C

Khả năng thích ứng ở nhiệt độ thấp: -196°C đến +538°C (vật liệu ASTM A105)

Bao gồm các điều kiện khắc nghiệt trong ngành năng lượng/hóa chất

Bắt đầu một cuộc điều tra để có được giải pháp của bạn!
