Mặt bích rèn vòng

Mặt bích rèn dạng vòng có độ bền cao, không khuyết tật mang lại khả năng bịt kín đáng tin cậy và kết nối bền bỉ trong điều kiện làm việc khắc nghiệt. Mặt bích rèn vòng là các đầu nối vòng hiệu suất cao được làm bằng thép không gỉ có độ bền cao thông qua quy trình rèn chính xác. Chúng được sử dụng trong môi trường áp suất cao và có tính ăn mòn cao như nhà máy hóa dầu, kỹ thuật ngoài khơi và hệ thống phát điện.

Mặt bích rèn vòng của Longan có những ưu điểm sau:

1. Đặc tính cơ học hàng đầu trong ngành: cung cấp độ bền kéo ( ≥ 500 MPa đối với A105) và cường độ chảy ( ≥ 260 MPa đối với A105) cao hơn 40-60% so với mặt bích đúc, đồng thời khả năng chịu áp lực và khả năng chống biến dạng là duy nhất trong ngành.

2. Độ chính xác và nhất quán về kích thước: Sử dụng gia công CNC và khuôn chính xác, dung sai kích thước được kiểm soát trong phạm vi ± 0,2mm, có thể đảm bảo độ tin cậy lắp đặt và niêm phong thuận tiện cũng như giảm nguy cơ rò rỉ.

3. Tuổi thọ dài hơn: Nhãn sử dụng thép không gỉ austenit chất lượng cao (như 304 / 316L), tuổi thọ trung bình dài hơn 50% so với mặt bích đúc, giúp giảm đáng kể tần suất thay thế và chi phí bảo trì.

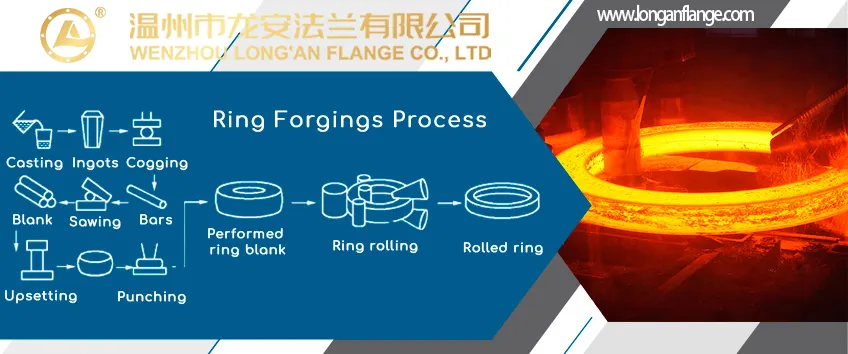

Tại sao chúng tôi chắc chắn rằng mặt bích rèn vòng Longan có nhiều ưu điểm hơn các sản phẩm khác? Hãy để chúng tôi giới thiệu cho bạn về quy trình sản xuất và kiểm soát chất lượng.

Đầu tiên, nguyên liệu thô của chúng tôi yêu cầu phôi thép được khử khí chân không để đảm bảo hàm lượng lưu huỳnh và phốt pho là 0,015% và hàm lượng hydro là 2ppm (giảm nguy cơ xuất hiện đốm trắng). ASTM A105 (thép carbon), A182 F316L (thép không gỉ), A694 F65 (thép đường ống cường độ cao) được sử dụng nhiều nhất.

Ở bước thứ hai, dung sai cưa hoặc cắt bằng ngọn lửa của chúng tôi nhỏ hơn ± 2 mm, điều này có thể làm cho hệ thống sưởi đồng đều.

Sau đó, mặt bích rèn vòng của Longan sử dụng lò quay khí tự nhiên hoặc lò cảm ứng để nung nóng đến khoảng 1150°C (thép carbon) hoặc khoảng 1200°C (thép không gỉ) theo từng giai đoạn và thời gian cách nhiệt là ≥1,5 giờ/phần 100mm.

Mục tiêu tạo phôi của chúng tôi: tỷ lệ chiều cao trên đường kính 1,5-2,5:1

Cuối cùng, vòng được cán bằng máy cán vòng hướng tâm CNC và áp suất tối đa trong quá trình đúc khuôn có thể lên tới 4.000 tấn

Khách hàng Trung Đông đã mua mặt bích rèn vòng Longan, được sử dụng ở vùng biển sâu và đã hoạt động ổn định trong 5 năm ở nhiệt độ thấp -45°C + áp suất nước 150MPa, không có hồ sơ hư hỏng và tuổi thọ dài hơn gấp 3 lần so với mặt bích đúc. Họ đã nhiều lần phản hồi cho chúng tôi về chất lượng sản phẩm đáng tin cậy.

Tóm lại, sử dụng mặt bích rèn vòng Long nhãn của chúng tôi là sự đảm bảo về chất lượng và dịch vụ. Tôi hy vọng bạn sẽ liên hệ với chúng tôi nhiều hơn!
