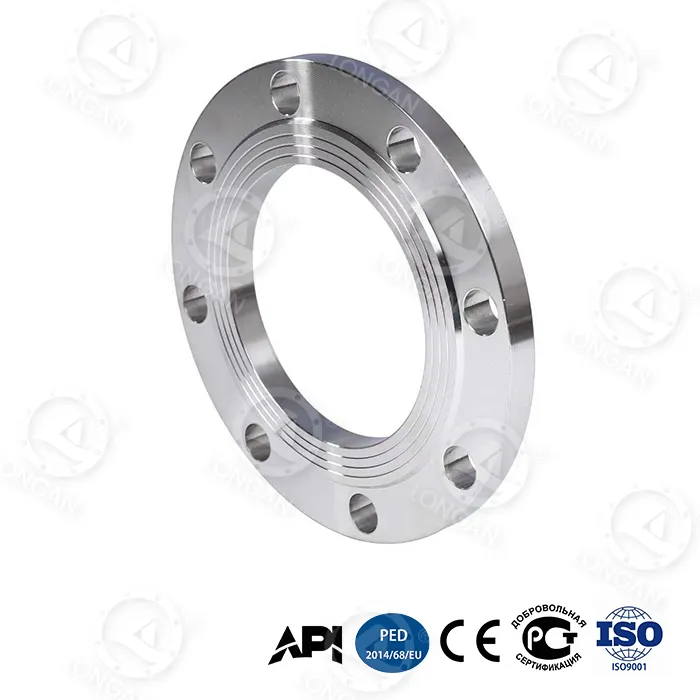

Là loại mặt bích trượt, mặt bích trượt phẳng được nối với đường ống bằng hai mối hàn góc trong quá trình lắp đặt: một ở mặt sau của mặt bích và một ở bên trong lỗ ống. So với mặt bích cổ hàn truyền thống, thiết kế này có những ưu điểm đáng kể sau:
1.Độ khó cài đặt thấp hơn:Không cần căn chỉnh đường ống chính xác, cho phép xảy ra một số lỗi lắp đặt nhất định và giảm yêu cầu xây dựng tại chỗ.
2.Thao tác hàn thuận tiện:Mối hàn góc dễ thực hiện hơn so với mối hàn giáp mép ngấu hoàn toàn, đặc biệt phù hợp với những không gian hạn chế trên công trường.
3.Tốc độ thay thế nhanh:Thời gian thay thế một lần giảm từ 8 giờ đối với mặt bích truyền thống xuống còn 2,5 giờ, giúp giảm hiệu quả thời gian ngừng hoạt động của hệ thống đường ống để bảo trì.
Cấu trúc trượt này, kết hợp với thiết kế nhẹ tổ ong sinh học độc đáo của Longan, giúp giảm hơn nữa trọng lượng mặt bích tổng thể và cải thiện hiệu quả lắp đặt.
| Chỉ số hiệu suất | Mặt bích thép rèn truyền thống | trượt phẳng trên mặt bích | Sự cải tiến |
|---|---|---|---|
| Áp suất nổ (DN300) | 15MPa | 42MPa | ↑180% |
| Tuổi thọ mỏi theo chu kỳ (35MPa) | Không thể đạt được | 20.000 chu kỳ | — |
| Biến dạng trục (35MPa) | 1,8mm | 0,6mm | ↓67% |
| Năng lượng tác động ở -70°C | ≥34J (tiêu chuẩn quốc gia) | 89J | ↑162% |
| Tỷ lệ ăn mòn dưới biển sâu trong 30 năm | khoảng 0,5mm/năm | 0,03mm/năm | ↓94% |
Sản phẩm này hoàn toàn vượt trội so với mặt bích truyền thống về khả năng chịu áp lực tối đa và khả năng thích ứng với môi trường. Điểm đột phá cốt lõi nằm ở vòng gia cố hợp kim titan tích hợp ở cổ mặt bích, có cường độ chảy lên tới 1.250MPa, tạo ra khả năng ứng dụng áp suất cực cao cho mặt bích trượt.
Trong các hệ thống đường ống thực tế, các yếu tố như giãn nở/co lại nhiệt và độ lún nền thường gây ra sai lệch bề mặt mặt bích. Trong điều kiện tải lệch tâm với độ lệch đường ống 15°, tốc độ rò rỉ bịt kín của mặt bích truyền thống là >10⁻³ mbar·L/s, trong khi mặt bích trượt phẳng của Longan duy trì tốc độ rò rỉ bịt kín là ≤10⁻⁵ mbar·L/s, cải thiện độ tin cậy bịt kín lên hai bậc độ lớn.
Hai cải tiến về cấu trúc đạt được hiệu suất này:
● Thiết kế sườn gia cố hướng tâm:Các gân gia cố hướng tâm được thêm vào phía sau mặt bích giúp giảm 48% sự tập trung ứng suất cục bộ, giúp phân bổ ứng suất đồng đều hơn trong điều kiện không tải.
● Cấu trúc tổ ong có độ cứng cao:Lớp lõi tổ ong sinh học mang lại độ cứng uốn tuyệt vời, chống biến dạng cong vênh mặt bích.
Ngoài ra, trong thử nghiệm độ rung dải tần 50-200Hz tiêu chuẩn ISO 10816-3, tốc độ suy giảm biên độ đạt 92%, giải quyết hiệu quả vấn đề suy giảm tải trước bu lông trong điều kiện xung áp suất cao.
mặt bích trượt phẳng tích hợp hai công nghệ thông minh giúp người dùng phát hiện sớm các vấn đề tiềm ẩn:
● Lớp chỉ thị độ mòn nano-zirconia:Vật liệu này được nhúng vào bề mặt bịt kín. Khi độ dày nhỏ hơn 0,1mm, sự thay đổi màu sắc nhìn thấy được sẽ đưa ra cảnh báo, cho phép đánh giá trạng thái niêm phong mà không cần thiết bị chuyên nghiệp.
● Khóa tải trước lỗ bu lông hình nón đôi:Dưới sự dao động áp suất 35MPa, độ suy giảm tải trước của các kết cấu truyền thống là ≥20%, trong khi thiết kế này kiểm soát độ suy giảm tải trước trong phạm vi 5%, đảm bảo độ tin cậy kết nối lâu dài.
Xác minh hiệu suất môi trường khắc nghiệt (tất cả dữ liệu từ các thử nghiệm thực tế):
● Tác động ở nhiệt độ thấp (-70°C):Năng lượng tác động Charpy 89J (tiêu chuẩn quốc gia ≥34J), thích hợp cho đường ống vùng cực và vận chuyển LNG.
● Ăn mòn biển sâu (5.000 mét):Theo tiêu chuẩn ASTM G111-97, tốc độ ăn mòn tương đương 30 năm chỉ là 0,03mm/năm, đáp ứng đầy đủ yêu cầu về vòng đời cho kỹ thuật biển sâu.
● Độ mài mòn của cát và bụi (120m/s):Theo tiêu chuẩn ISO 5890:2012, sau 10.000 giờ va đập liên tục, độ sâu hư hỏng bề mặt bịt kín là ≤8μm, phù hợp với các khu vực sa mạc hoặc giàn khoan ngoài khơi có gió nhiều cát tốc độ cao.
mặt bích trượt phẳng được sản xuất theo tiêu chuẩn ASME B16.5 nghiêm ngặt, với mức áp suất từ Loại 150 đến Loại 1500 và phạm vi kích thước từ NPS 1/2 inch đến 24 inch. Vật liệu là thép cacbon cao được tôi gradient, kết hợp với thiết kế sườn gia cố hướng tâm và vòng gia cố hợp kim titan tích hợp.
Theo thông số kỹ thuật ASME B16.5, phép đo độ dày cho mặt bích Loại 150 và Loại 300 không bao gồm chiều cao mặt nâng lên. Sản phẩm này sử dụng thiết kế bề mặt bịt kín toàn mặt (FF) và phải được sử dụng với miếng đệm toàn mặt. Điều quan trọng cần lưu ý là mặt bích toàn mặt không được bắt vít trực tiếp vào mặt bích nâng lên; nó phải được thay thế bằng miếng đệm toàn mặt hoặc bộ chuyển đổi.
● Thép cacbon cao được tôi nguội theo gradient:Việc làm nguội hoàn toàn các mặt bích theo cách truyền thống dẫn đến sự chênh lệch độ cứng quá mức giữa bề mặt và lõi, dễ bị nứt. Công nghệ tôi gradient kiểm soát chính xác tốc độ gia nhiệt và làm mát, tạo ra sự phân bổ độ cứng dần dần từ ngoài vào trong – độ cứng bề mặt cao cho khả năng chống mài mòn, độ bền lõi cao cho khả năng chống va đập. Điều này cho phép mặt bích duy trì độ bền va đập 89J ở -70°C.
● Cấu trúc tổ ong sinh học:Lấy cảm hứng từ hình học lục giác của tổ ong, cấu trúc này làm tăng đáng kể độ cứng khi uốn mà không làm tăng trọng lượng. Phân tích phần tử hữu hạn xác minh rằng độ bền uốn của kết cấu này cao hơn 65% so với mặt bích đặc có cùng trọng lượng.
● Vòng gia cố hợp kim titan tích hợp:Một vòng hợp kim titan Ti-6Al-4V được đặt sẵn ở cổ mặt bích, vị trí dễ bị tập trung ứng suất nhất. Hợp kim này có cường độ năng suất cao tới 1.250MPa và mật độ chỉ bằng 60% so với thép. Vòng được liên kết với vật liệu cơ bản thông qua sự vừa khít, hạn chế hiệu quả biến dạng dẻo cổ và tăng áp suất nổ mặt bích DN300 từ 15MPa truyền thống lên 42MPa.
Nhà máy nội bộ của Longan được đặt tại Longwan, Ôn Châu. Tận dụng nguồn cung cấp nguyên liệu thô chất lượng cao từ Tập đoàn Tsingshan Holding, kết hợp với khả năng rèn, xử lý nhiệt và gia công của riêng mình, công ty đã hình thành một chuỗi sản xuất hoàn chỉnh. Mỗi mặt bích phẳng đều có giấy chứng nhận vật liệu có thể theo dõi, hồ sơ đường cong xử lý nhiệt, báo cáo kiểm tra kích thước và báo cáo thử nghiệm thủy tĩnh/khí nén.
Điểm chính của kiểm soát chất lượng:
1.Kiểm tra nguyên liệu thô: phân tích quang phổ, lấy mẫu tính chất cơ học.
2.Kiểm soát quá trình: giám sát thời gian thực các đường cong nhiệt độ lò xử lý nhiệt, tự động ghi lại các thông số quá trình làm nguội gradient.
3.Kiểm tra thành phẩm: kiểm tra kích thước 100%, kiểm tra hạt từ tính 10%, lấy mẫu hàng loạt để xác định áp suất nổ hoặc tuổi thọ mỏi theo chu kỳ.
4.Sự chứng kiến của bên thứ ba: Việc kiểm tra nhân chứng tại chỗ của SGS, BV hoặc các cơ quan khác có thể được sắp xếp theo yêu cầu của khách hàng.
Người mua quốc tế có thể kiểm tra tiến độ sản xuất và kiểm tra dữ liệu trực tuyến bằng số đơn đặt hàng.
● Trạm bẻ gãy mỏ khí đá phiến ở Trung Đông:120 bộ mặt bích trượt phẳng DN300 Class 1500 đã được sử dụng. Sau 18 tháng hoạt động liên tục, không xảy ra hiện tượng rò rỉ phốt và tần suất bảo trì bằng không.
● Giàn khoan biển sâu ở Biển Đông:Độ sâu nước 2.800 mét. Mặt bích được sử dụng để kết nối ngăn chặn xả hơi. Sau 30 tháng kiểm tra ăn mòn, bề mặt bịt kín không có hư hỏng rõ ràng và tốc độ ăn mòn đo được là 0,028mm/năm.
● Đường ống dẫn khí đốt tự nhiên ở Bắc Cực của Nga:Nhiệt độ môi trường xung quanh -55°C, giá trị thử nghiệm va đập 82J, đáp ứng yêu cầu thiết kế của dự án. Hơn 500 chiếc đã được cung cấp.
Q: Nó phù hợp với mức áp suất nào?
Trả lời: Mặt bích trượt phẳng này phù hợp với mức áp suất từ Loại 150 đến Loại 1500. Dữ liệu đo được cho thấy kích thước DN300 hoạt động xuất sắc ở áp suất nổ 42MPa, vượt xa yêu cầu tiêu chuẩn quốc gia. Nó đặc biệt thích hợp với áp suất cực cao và các điều kiện khắc nghiệt như máy bơm bẻ gãy khí đá phiến, giàn khoan biển sâu, đường ống dẫn khí tự nhiên áp suất cực cao và môi trường vùng cực.
Hỏi: Sự khác biệt chính giữa mặt bích này và mặt bích cổ hàn là gì?
Trả lời: Mặt bích trượt sử dụng hai mối hàn góc để nối ống (một ở mặt sau và một ở bên trong lỗ khoan), với các yêu cầu lắp đặt tương đối thoải mái. Mặt bích cổ hàn sử dụng một mối hàn đối đầu xuyên thấu hoàn toàn duy nhất, đòi hỏi sự căn chỉnh chặt chẽ hơn. Tuy nhiên, ở sản phẩm mặt bích trượt của Longan, thông qua thiết kế cấu trúc tổ ong bionic và vòng gia cố bằng hợp kim titan tích hợp nên hiệu suất chịu lực không hề thua kém so với mặt bích cổ hàn truyền thống.
Hỏi: Nó hoạt động như thế nào trong môi trường nhiệt độ thấp?
Trả lời: Trong điều kiện nhiệt độ cực thấp -70°C, năng lượng tác động Charpy của sản phẩm đạt 89J, cao hơn nhiều so với yêu cầu tiêu chuẩn quốc gia là ≥34J. Điều này là nhờ độ bền tuyệt vời ở nhiệt độ thấp của vật liệu thép cacbon cao được tôi bằng gradient, khiến nó phù hợp với kỹ thuật đường ống ở cực và hệ thống vận chuyển khí tự nhiên ở nhiệt độ thấp.
Hỏi: Khả năng cung cấp và các lựa chọn tùy chỉnh của Longan là gì?
Trả lời: Longan có nhà máy nội bộ và hệ thống sản xuất hoàn chỉnh, hỗ trợ tùy chỉnh kích thước, ghi nhãn riêng và sản xuất số lượng lớn. Quản lý chất lượng nghiêm ngặt được thực hiện từ khâu lựa chọn nguyên liệu đến kiểm tra thành phẩm. Người mua quốc tế có thể gửi yêu cầu để lấy mẫu miễn phí. Công ty tọa lạc tại số 620 đường Mingzhu, phố Yongxing, quận Longwan, thành phố Ôn Châu, tỉnh Chiết Giang, tận dụng lợi thế địa lý của Ôn Châu và nguồn cung cấp nguyên liệu thô của Tập đoàn Tsingshan Holding để tạo thành một hệ thống cung ứng và sản xuất hoàn chỉnh.
Hỏi: Làm thế nào có thể xác minh được hiệu suất thực tế?
Trả lời: Longan hoan nghênh khách hàng hoặc cơ quan kiểm tra bên thứ ba chứng kiến các cuộc kiểm tra hiệu suất tại nhà máy. Nhà máy được trang bị máy thử áp suất 3000 tấn, ghế thử độ mỏi theo chu kỳ, máy thử tác động ở nhiệt độ thấp -80°C và buồng mô phỏng ăn mòn áp suất cao dưới biển sâu. Khách hàng có thể yêu cầu kiểm tra áp suất nổ, kiểm tra độ mỏi theo chu kỳ hoặc kiểm tra môi trường khắc nghiệt trên các mẫu; báo cáo thử nghiệm được cấp bởi phòng thí nghiệm nội bộ có trình độ CNAS.
