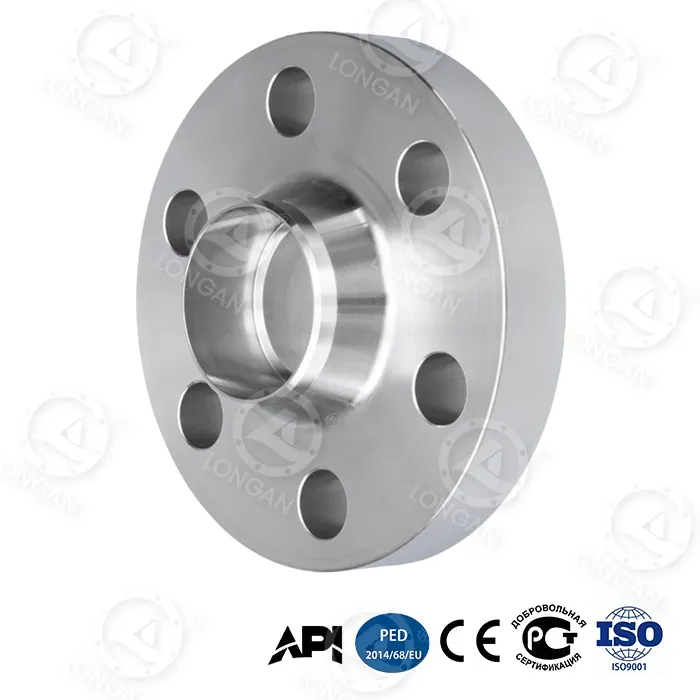

Mặt bích hàn cổ 304

Thông số kỹ thuật

1. Chứng nhận vật liệu (ASTM A182 F304)

Trường hợp kiểm thử hàm giá trị tiêu chuẩn của phần tử

Ni 8,0~11,0% Độ ổn định của Austenit 9,2%

C 0,08% - 0,05%

Cr 18,0~20,0% Oxy hóa Bảo vệ chống ăn mòn 18,8% (Máy quang phổ)

2. Áp suất-nhiệt độ

Nhiệt độ (°C) Cấp 150 (bar) Cấp 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Tính chất cơ học

Cơ sở tiêu chuẩn giá trị mặt bích 304

Dung sai đường kính trong (NPS 12") ± 0,25mm ASME B16.5 Bảng5

Độ bền kéo 515 MPa ASTM A182

Cường độ năng suất 205 MPa ASTM A182

Độ lệch vòng tròn tâm lỗ bu lông ± 0,8mm MSS SP-44

Các tình huống áp dụng

Kịch bản đề xuất Phương tiện có thể chấp nhận được Kịch bản bị cấm Giải pháp thay thế

Khí nén áp suất thấp Không khí khô (điểm sương <-40°C) Không khí ẩm chứa lưu huỳnh Thép carbon mạ niken

Thiết bị thực phẩm Sữa, nước trái cây (pH>4.5) Dung dịch khử trùng chứa clo mặt bích 316L

Cấp nước thành phố Nước ngọt, nước uống Nước biển/nước có hàm lượng clo cao (>50ppm Cl⁻) mặt bích 316

HVAC Nước nóng (<80°C), hơi nước Axit clohydric/axit sunfuric (pH<4) Hợp kim Hastelloy

Tại sao nên chọn mặt bích hàn cổ mông 304?

1. Chi phí thấp hơn

Vật liệu Đơn giá (mốc) Tuổi thọ sử dụng Chi phí tổng hợp (10 năm)

Mặt bích 316 2.3x 15 năm + 1.2x

Mặt bích hàn mông cổ 304 1.6x 10 năm + 1.0x

Mặt bích thép cacbon 1.0x 2 năm (Rỉ sét) 2.8x

2. Ưu điểm về thiết kế kết cấu

Độ chính xác bề mặt bịt kín: Độ nhám bề mặt RF của mặt bích hàn cổ thép không gỉ 304 là 125-250μin Ra, đảm bảo độ tin cậy của việc bịt kín gioăng.

Chuyển tiếp cổ côn: Giảm 40% hệ số tập trung ứng suất và kéo dài tuổi thọ mỏi của mối hàn.

3. Chống ăn mòn cơ bản

Thử nghiệm phun muối: Không rỉ đỏ trong 500 giờ

Lớp bảo vệ crom-niken: Hàm lượng Cr ≥18% tạo thành màng thụ động chống lại sự ăn mòn của nước, hơi nước và axit yếu (pH>4,5).

Mô tả hạn chế: Không phù hợp với môi trường chứa ion clorua> 50ppm (chẳng hạn như nước biển) và 316 cần được nâng cấp vào thời điểm này.

Câu hỏi thường gặp

Câu 1: Sự khác biệt về chi phí với mặt bích 316 là bao nhiêu?

Trả lời: Giá của Mặt bích hàn mông cổ 304 thấp hơn 30 ~ 35% trong cùng thông số kỹ thuật (do sự khác biệt về hàm lượng niken và molypden). Nếu môi trường không chứa ion/axit clorua thì chọn 304 sẽ kinh tế hơn.

Câu 2: Ống 304 có dùng được cho đường ống ngoài trời không?

Trả lời: Ở độ ẩm thấp (<60%) RH) Có thể sử dụng lâu dài trong môi trường không có muối; lớp phủ chống ăn mòn là cần thiết ở các khu vực ven biển/công nghiệp, nếu không vết rỗ có thể xảy ra trong vòng 2-3 năm.
