Trong một nhà máy xử lý nước ở ngoại ô Thượng Hải, một đội bảo trì đang thay thế một đoạn ống thép mạ kẽm. Đường ống đã được sử dụng hơn một thập kỷ và lớp mạ kẽm đã bảo vệ nó khỏi bị ăn mòn. Phi hành đoàn cần kết nối phần mới với hệ thống hiện có. Họ có hai lựa chọn: hàn kết nối hoặc sử dụng mặt bích có ren. Hàn sẽ yêu cầu mài đi lớp phủ mạ kẽm, điều này sẽ khiến vùng hàn dễ bị ăn mòn. Nó cũng sẽ yêu cầu giấy phép làm việc nóng và thiết bị chuyên dụng. Ngược lại, mặt bích có ren có thể được lắp đặt bằng các dụng cụ cầm tay đơn giản mà không làm hỏng lớp phủ bảo vệ và không cần gia công nóng. Đây là lý do tại sao hệ thống ống mạ kẽm thích mặt bích có ren hơn. Sự lựa chọn không chỉ là sự thuận tiện; đó là việc duy trì tính toàn vẹn của khả năng chống ăn mòn và đảm bảo độ tin cậy lâu dài của toàn bộ hệ thống.
Mặt bích ren là một loại mặt bích được kết nối với đường ống bằng ren vít. Nó có sẵn trong một loạt các kích cỡ và xếp hạng áp suất để phù hợp với các ứng dụng khác nhau. Trong hệ thống ống mạ kẽm,mặt bích rencung cấp một số lợi thế so với các loại mặt bích khác, bao gồm mặt bích cổ hàn, mặt bích trượt và mặt bích khớp nối. Bài viết này sẽ xem xét các lý do kỹ thuật và thực tiễn tại sao mặt bích ren là lựa chọn ưu tiên cho hệ thống ống mạ kẽm. Chúng tôi sẽ đề cập đến tác động của hàn đối với lớp phủ mạ kẽm, hiệu quả lắp đặt của các kết nối ren, hiệu suất bịt kín của mặt bích có ren và các thông số kỹ thuật vật liệu đảm bảo tính tương thích. Chúng tôi cũng sẽ cung cấp thông số kỹ thuật chi tiết của sản phẩm từ nhà máy của chúng tôi tại Công ty TNHH mặt bích Ôn Châu Longan

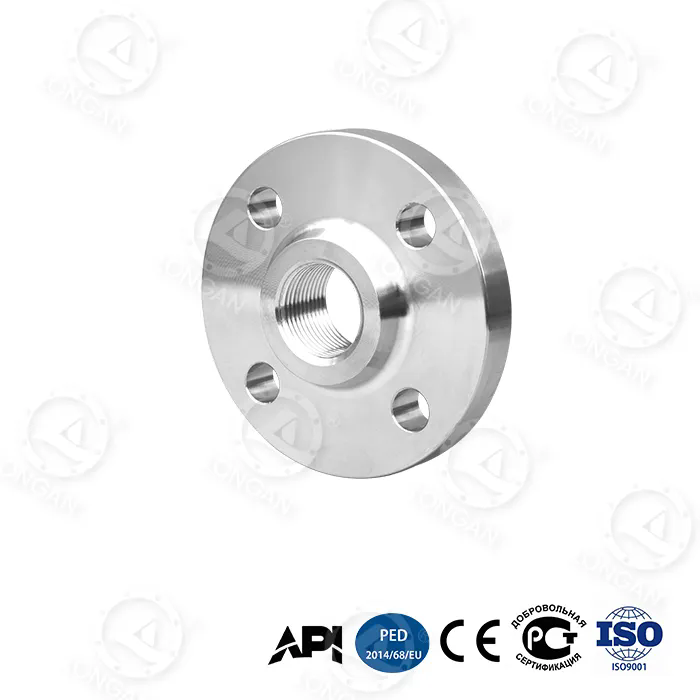

Mặt bích có ren là một loại mặt bích ống được gắn vào đường ống bằng ren vít. Mặt bích có lỗ ren khớp với ren ngoài ở đầu ống. Để lắp đặt mặt bích, đầu ống phải được ren và mặt bích được vặn vào đường ống. Sau đó, mặt bích được cố định tại chỗ bằng mối hàn kín hoặc mối hàn dự phòng, mặc dù trong nhiều ứng dụng áp suất thấp, không cần hàn. Kết nối ren cung cấp một phốt cơ khí có khả năng chịu được áp suất và nhiệt độ vừa phải. Mặt bích ren có sẵn với nhiều kích cỡ khác nhau, từ 1/2 inch đến 24 inch và ở các cấp áp suất từ 150 đến 2500. Chúng thường được sử dụng trong xử lý nước, xử lý hóa chất và hệ thống đường ống công nghiệp, nơi việc hàn là không thực tế hoặc không mong muốn.
Thiết kế của Mặt bích có ren rất đơn giản nhưng hiệu quả. Mặt bích thường được nâng lên hoặc bằng phẳng, tùy thuộc vào mặt bích tiếp giáp. Lỗ ren được gia công với dung sai chính xác để đảm bảo vừa khít với ren ống. Mặt bích thường được làm từ thép rèn, thép đúc hoặc thép không gỉ, tùy thuộc vào ứng dụng. Trong hệ thống ống mạ kẽm, Mặt bích có ren cũng được mạ kẽm để phù hợp với đường ống và mang lại khả năng chống ăn mòn. Bảng dưới đây tóm tắt các thành phần chính và chức năng của chúng.
| Thành phần | Chức năng |
| Thân mặt bích | Cung cấp kết nối cấu trúc và bề mặt giao phối |
| lỗ khoan có ren | Khớp ren ống để tạo phốt cơ khí |
| Mặt bích | Cung cấp bề mặt bịt kín cho miếng đệm |
| lỗ bu lông | Cho phép mặt bích được bắt vít vào mặt bích giao phối |
| lớp phủ mạ kẽm | Cung cấp khả năng chống ăn mòn cho mặt bích và kết nối |
TạiCông ty TNHH mặt bích Ôn Châu Longan, nhà máy của chúng tôi sản xuất Mặt bích có ren với nhiều kích cỡ, mức áp suất và vật liệu khác nhau. Chúng tôi cung cấp mặt bích ren mạ kẽm được thiết kế đặc biệt để sử dụng trong hệ thống ống mạ kẽm. Mặt bích của chúng tôi được sản xuất theo tiêu chuẩn quốc tế, bao gồm ANSI B16.5, DIN và JIS, đảm bảo khả năng tương thích với nhiều loại ống và phụ kiện.
Ống mạ kẽm là ống thép đã được phủ một lớp kẽm để bảo vệ nó khỏi bị ăn mòn. Lớp mạ kẽm hoạt động như một cực dương hy sinh, nghĩa là nó sẽ ăn mòn thép tốt hơn, bảo vệ thép khỏi rỉ sét. Việc bảo vệ này có hiệu quả miễn là lớp mạ kẽm vẫn còn nguyên. Khi hàn ống, nhiệt của quá trình hàn sẽ đốt cháy lớp mạ kẽm ở vùng chịu ảnh hưởng nhiệt. Điều này làm cho thép bên dưới lộ ra và dễ bị ăn mòn. Ngoài ra, quá trình hàn có thể tạo ra khói độc từ kẽm bay hơi, có thể gây nguy hiểm cho thợ hàn. Bảng dưới đây tóm tắt những ảnh hưởng của hàn trên ống mạ kẽm.
| Tác dụng | Kết quả |
| Lớp mạ kẽm bị đốt cháy | Thép tiếp xúc dễ bị ăn mòn |
| Vùng ảnh hưởng nhiệt | Giảm tính chất cơ học ở vùng hàn |
| Khói độc | Mối nguy hiểm cho sức khỏe của thợ hàn; yêu cầu thông gió và PPE |
| Cần sơn lại | Nhân công và vật liệu bổ sung để khôi phục khả năng chống ăn mòn |
| Giấy phép làm việc nóng | Các thủ tục an toàn bổ sung và thời gian ngừng hoạt động |
Những ảnh hưởng này làm cho việc hàn trở thành một lựa chọn không mong muốn để kết nối ống mạ kẽm. Giải pháp thay thế là sử dụng kết nối cơ học không cần nhiệt. Mặt bích có ren là một trong những kết nối như vậy. Bằng cách vặn mặt bích vào đầu ống ren, lớp mạ kẽm được bảo toàn và khả năng chống ăn mòn của hệ thống vẫn còn nguyên vẹn. Tại nhà máy của chúng tôi, chúng tôi hiểu tầm quan trọng của việc bảo quản lớp mạ kẽm. Mặt bích có ren của chúng tôi được thiết kế để cung cấp kết nối cơ học đáng tin cậy mà không ảnh hưởng đến tính toàn vẹn của đường ống.
Việc lắp đặt mặt bích có ren là một quá trình cơ học đơn giản không liên quan đến nhiệt. Đầu ống được ren bằng máy ren ống hoặc máy ren tay. Quá trình ren loại bỏ một lượng nhỏ vật liệu khỏi đầu ống, nhưng lớp mạ kẽm trên phần còn lại của ống vẫn còn nguyên. Mặt bích sau đó được vặn vào đầu ống ren. Các sợi ren tham gia để tạo ra một con dấu cơ khí. Trong một số trường hợp, chất bịt kín ren hoặc băng keo được áp dụng cho ren để tăng cường độ kín. Mặt bích sau đó được bắt vít vào mặt bích giao phối, hoàn thành kết nối. Toàn bộ quá trình có thể được hoàn thành bằng các dụng cụ cầm tay đơn giản mà không cần giấy phép làm việc nóng hoặc thiết bị hàn chuyên dụng. Bảng dưới đây tóm tắt các bước lắp đặt Mặt bích có ren.
| Bước chân | Hoạt động | Thiết bị |
| 1 | Cắt ống theo chiều dài | Máy cắt ống hoặc cưa |
| 2 | Luồn đầu ống | Máy ren ống hoặc máy ren tay |
| 3 | Làm sạch các chủ đề | Bàn chải sắt hoặc vải |
| 4 | Áp dụng chất bịt kín ren | Băng PTFE hoặc ống dope |
| 5 | Vít mặt bích vào đường ống | Cờ lê ống |
| 6 | Siết chặt mặt bích | Cờ lê ống |
| 7 | Bu lông mặt bích vào mặt bích giao phối | Cờ lê hoặc cờ lê tác động |
Quá trình cài đặt nhanh chóng, sạch sẽ và an toàn. Nó có thể được thực hiện ở những khu vực không được phép làm việc với nhiệt độ cao, chẳng hạn như trong môi trường dễ cháy nổ hoặc trong không gian hạn chế. Nó cũng loại bỏ nhu cầu sơn lại vùng hàn, giúp tiết kiệm thời gian và vật liệu. Tại nhà máy của chúng tôi, chúng tôi cung cấp hướng dẫn lắp đặt chi tiết với Mặt bích có ren và đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ nếu có bất kỳ câu hỏi nào.
Hiệu suất bịt kín của Mặt bích có ren phụ thuộc vào chất lượng của sự gắn kết ren và việc sử dụng chất bịt kín ren phù hợp. Khi được lắp đặt đúng cách, kết nối ren có thể bịt kín không bị rò rỉ ở áp suất và nhiệt độ vừa phải. Xếp hạng áp suất của Mặt bích có ren được xác định bởi thiết kế, vật liệu và kích thước của nó. Mặt bích ren tiêu chuẩn có sẵn với các cấp áp suất từ 150 đến 2500. Bảng dưới đây tóm tắt xếp hạng áp suất và nhiệt độ điển hình cho Mặt bích có ren của chúng tôi.
| Lớp áp lực | Áp suất tối đa (bar) | Nhiệt độ tối đa (° C) | Ứng dụng điển hình |
| Lớp 150 | 20 | 200 | Nước áp suất thấp, HVAC |
| Lớp 300 | 50 | 200 | Nước áp lực trung bình, đường ống xử lý |
| Lớp 600 | 100 | 200 | Nước cao áp, hệ thống công nghiệp |
| Lớp 900 | 150 | 200 | Ứng dụng công nghiệp áp suất cao |
| Lớp 1500 | 250 | 200 | Ứng dụng áp suất rất cao |
| Lớp 2500 | 420 | 200 | Ứng dụng cực áp |
Điều quan trọng cần lưu ý là mức áp suất của kết nối ren thường thấp hơn so với kết nối hàn có cùng kích thước và loại. Điều này là do các sợi ren làm giảm độ dày thành ống và tạo ra sự tập trung ứng suất. Vì lý do này, mặt bích có ren thường được sử dụng trong các ứng dụng có áp suất thấp hơn hoặc ở những nơi có độ dày thành ống đủ để chứa các ren. Trong hệ thống ống mạ kẽm, định mức áp suất của mặt bích ren phải phù hợp với định mức áp suất của đường ống và hệ thống. Tại nhà máy của chúng tôi, chúng tôi có thể hỗ trợ lựa chọn loại áp suất thích hợp cho ứng dụng của bạn.
Vật liệu của Mặt bích có ren phải tương thích với vật liệu ống và chất lỏng được truyền tải. Đối với hệ thống ống mạ kẽm, mặt bích thường được làm từ thép mạ kẽm, phù hợp với đường ống và có cùng mức độ chống ăn mòn. Mặt bích cũng có thể được làm từ thép không gỉ hoặc các vật liệu khác nếu có yêu cầu. Các thông số kỹ thuật cho Mặt bích có ren bao gồm kích thước, cấp áp suất, vật liệu, loại ren và loại mặt bích. Bảng dưới đây tóm tắt các thông số kỹ thuật chính cho mặt bích ren mạ kẽm của chúng tôi.
| Đặc điểm kỹ thuật | Tùy chọn |
| Kích cỡ | 1/2" đến 24" (DN15 đến DN600) |
| Lớp áp lực | 150, 300, 600, 900, 1500, 2500 |
| Vật liệu | Thép cacbon mạ kẽm, thép không gỉ, sắt dẻo |
| Loại chủ đề | NPT, BSPT, BSPP, Số liệu |
| Mặt bích | Mặt nâng (RF), Mặt phẳng (FF), Khớp vòng (RTJ) |
| Tiêu chuẩn | ANSI B16.5, DIN, JIS, EN 1092-1 |
| Lớp phủ | Mạ kẽm nhúng nóng, mạ kẽm điện |
Tại Wenzhou Longan Flange Co., Ltd., nhà máy của chúng tôi sản xuất Mặt bích có ren để đáp ứng các thông số kỹ thuật này và hơn thế nữa. Chúng tôi có thể tùy chỉnh mặt bích để phù hợp với yêu cầu cụ thể của dự án, bao gồm kích thước đặc biệt, vật liệu đặc biệt và loại ren đặc biệt. Quy trình kiểm soát chất lượng của chúng tôi bao gồm kiểm tra kích thước, đo ren và kiểm tra áp suất để đảm bảo rằng mọi mặt bích đều đáp ứng các tiêu chuẩn bắt buộc.
Khi lựa chọn mặt bích cho hệ thống ống mạ kẽm, các kỹ sư có một số lựa chọn, bao gồm mặt bích cổ hàn, mặt bích trượt, mặt bích khớp nối và mặt bích ren. Mỗi loại đều có ưu điểm và nhược điểm riêng. Bảng dưới đây so sánh các đặc điểm chính của các loại mặt bích này.
| Loại mặt bích | Phương pháp cài đặt | Bảo quản lớp phủ mạ kẽm | Đánh giá áp suất | Trị giá |
| mặt bích có ren | Bắt vít vào ống ren | Đúng | Vừa phải | Thấp-Trung bình |
| Mặt bích cổ hàn | Hàn vào đường ống | Không (lớp phủ bị hư hỏng) | Cao | Trung bình-Cao |
| Mặt bích trượt | Trượt qua đường ống và hàn | Không (lớp phủ bị hư hỏng) | Vừa phải | Thấp-Trung bình |
| Mặt bích chung | Được sử dụng với đầu còn sơ khai; không hàn vào đường ống | Có (nếu đầu cuống được mạ kẽm) | Vừa phải | Trung bình |
Như bảng cho thấy, Mặt bích có ren là loại duy nhất bảo quản được lớp mạ kẽm mà không cần thêm các bộ phận hoặc quy trình bổ sung. Mặt bích ghép cũng có thể bảo quản lớp phủ nếu sử dụng đầu mạ kẽm, nhưng nó đòi hỏi nhiều thành phần hơn và đắt tiền hơn. Mặt bích cổ hàn và mặt bích trượt yêu cầu hàn, làm hỏng lớp phủ và cần phải sơn lại. Vì những lý do này, mặt bích ren là lựa chọn ưu tiên cho hệ thống ống mạ kẽm.
Câu hỏi 1: Định mức áp suất tối đa cho mặt bích ren trong hệ thống ống mạ kẽm là bao nhiêu?
Trả lời: Mặt bích có ren có sẵn ở các cấp áp suất lên tới 2500. Tuy nhiên, định mức áp suất tối đa cho kết nối ren thường thấp hơn so với kết nối hàn có cùng kích thước và cấp. Điều này là do các sợi ren làm giảm độ dày thành ống và tạo ra sự tập trung ứng suất. Đối với hầu hết các hệ thống ống mạ kẽm, mặt bích loại 150 hoặc loại 300 là đủ. Tại Wenzhou Longan Flange Co., Ltd., chúng tôi có thể hỗ trợ lựa chọn loại áp suất phù hợp cho ứng dụng của bạn.
Câu hỏi 2: Mặt bích có ren có thể được sử dụng trong ứng dụng nhiệt độ cao không?
Trả lời: Mặt bích có ren có thể được sử dụng trong các ứng dụng nhiệt độ cao, nhưng mức nhiệt độ phụ thuộc vào vật liệu của mặt bích và miếng đệm. Mặt bích thép carbon mạ kẽm tiêu chuẩn phù hợp với nhiệt độ lên tới 200°C. Đối với nhiệt độ cao hơn, có thể cần đến mặt bích bằng thép không gỉ hoặc thép hợp kim. Điều quan trọng là chọn mặt bích và miếng đệm phù hợp với nhiệt độ vận hành của hệ thống.
Câu hỏi 3: Mặt bích ren nên sử dụng loại keo dán ren nào?
Trả lời: Băng PTFE hoặc ống dope thường được sử dụng làm chất bịt kín ren cho mặt bích có ren. Băng PTFE rất dễ sử dụng và có khả năng bịt kín tốt đối với nước và nhiều chất lỏng khác. Dope ống là một loại bột nhão được bôi lên các ren và mang lại khả năng bịt kín chắc chắn hơn cho áp suất cao hơn. Sự lựa chọn phụ thuộc vào ứng dụng và chất lỏng được truyền tải. Luôn làm theo khuyến nghị của nhà sản xuất đối với chất bịt kín.
Câu hỏi 4: Làm cách nào để đảm bảo kết nối không bị rò rỉ với Mặt bích có ren?
Trả lời: Để đảm bảo kết nối không bị rò rỉ, hãy làm theo các bước sau: làm sạch ren thật kỹ, bôi đều keo bịt kín ren, vặn chặt mặt bích vào ống, sau đó siết chặt bằng cờ lê ống. Không siết quá chặt vì điều này có thể làm hỏng ren hoặc làm nứt mặt bích. Sử dụng cờ lê lực đã hiệu chỉnh nếu có. Cuối cùng, bắt vít mặt bích vào mặt bích giao phối, siết chặt các bu lông theo hình ngôi sao để đảm bảo áp lực đều lên miếng đệm. Nhà máy của chúng tôi cung cấp hướng dẫn lắp đặt chi tiết với Mặt bích có ren của chúng tôi.
Câu 5: Mặt bích ren mạ kẽm có phù hợp với hệ thống nước uống không?
Trả lời: Có, Mặt bích ren mạ kẽm thích hợp cho hệ thống nước uống được, miễn là việc mạ kẽm được thực hiện theo tiêu chuẩn được phê duyệt cho việc tiếp xúc với nước uống được. Lớp mạ kẽm trơ và không lọc các chất có hại vào nước. Tại nhà máy của chúng tôi, chúng tôi sử dụng phương pháp mạ kẽm nhúng nóng đáp ứng các yêu cầu của ASTM A153 và các tiêu chuẩn liên quan khác cho các ứng dụng nước uống được.
Hệ thống ống mạ kẽm thích Mặt bích có ren vì chúng mang lại sự kết hợp giữa hiệu quả lắp đặt, khả năng chống ăn mòn và tính toàn vẹn của kết nối mà không loại mặt bích nào khác có thể sánh được. Kết nối ren giúp loại bỏ nhu cầu hàn, điều này có thể làm hỏng lớp mạ kẽm và khiến đường ống bị ăn mòn. Nó cho phép lắp đặt nhanh chóng, sạch sẽ và an toàn mà không cần giấy phép làm việc nóng hoặc thiết bị chuyên dụng. Nó bảo quản lớp mạ kẽm, đảm bảo khả năng chống ăn mòn của toàn bộ hệ thống vẫn còn nguyên vẹn. Và nó cung cấp một lớp đệm kín, đáng tin cậy cho áp suất và nhiệt độ vừa phải. Tại Wenzhou Longan Flange Co., Ltd., nhà máy của chúng tôi sản xuất Mặt bích ren chất lượng cao được thiết kế dành riêng cho hệ thống ống mạ kẽm. Chúng tôi chỉ sử dụng những vật liệu tốt nhất và tuân theo các quy trình kiểm soát chất lượng nghiêm ngặt để đảm bảo rằng mọi mặt bích đều đáp ứng các tiêu chuẩn cao nhất về hiệu suất và độ tin cậy.
Cho dù bạn đang thiết kế hệ thống ống mạ kẽm mới hay bảo trì hệ thống hiện có, chúng tôi mời bạn liên hệ với nhóm kỹ thuật của chúng tôi để thảo luận về yêu cầu của bạn. Chúng tôi có thể cung cấp thông số kỹ thuật chi tiết của sản phẩm, hỗ trợ lựa chọn vật liệu và hỗ trợ ứng dụng. Cam kết của chúng tôi về chất lượng và sự hài lòng của khách hàng đã giúp chúng tôi trở thành đối tác đáng tin cậy cho các dự án đường ống xử lý nước, công nghiệp và thương mại trên toàn thế giới.
Liên hệ với Công ty TNHH Mặt bích Ôn Châu Longan ngay hôm nayđể thảo luận về các yêu cầu về Mặt bích có ren của bạn và khám phá cách mặt bích của chúng tôi có thể cải thiện độ tin cậy và hiệu quả của hệ thống ống mạ kẽm của bạn.
